Fibra ou cabo de rede: como a distância muda o sinal do painel de LED

Escolher entre fibra ou cabo de rede para painel de LED depende principalmente da distância entre o sistema de controle e a tela. Um painel de LED pode ter módulos de alta qualidade, boa resolução e um controlador corretamente dimensionado e, ainda assim, apresentar falhas quando a infraestrutura de transmissão não foi planejada corretamente.

Em projetos de painéis de LED, escolher entre cabo de rede e fibra óptica não é apenas uma questão de custo. A decisão influencia a confiabilidade da transmissão, a infraestrutura necessária e a estabilidade da operação.

Em instalações menores, o cabo de rede costuma atender bem às necessidades. Entretanto, quando o painel fica distante da sala de controle, a fibra óptica pode se tornar a solução mais adequada.

O ponto principal é entender que a distância não reduz automaticamente a resolução da imagem. O problema ocorre quando o meio de transmissão deixa de entregar os dados de maneira confiável.

Como o sinal chega até um painel de LED?

Antes de comparar os cabos, é importante compreender o caminho percorrido pelo sinal.

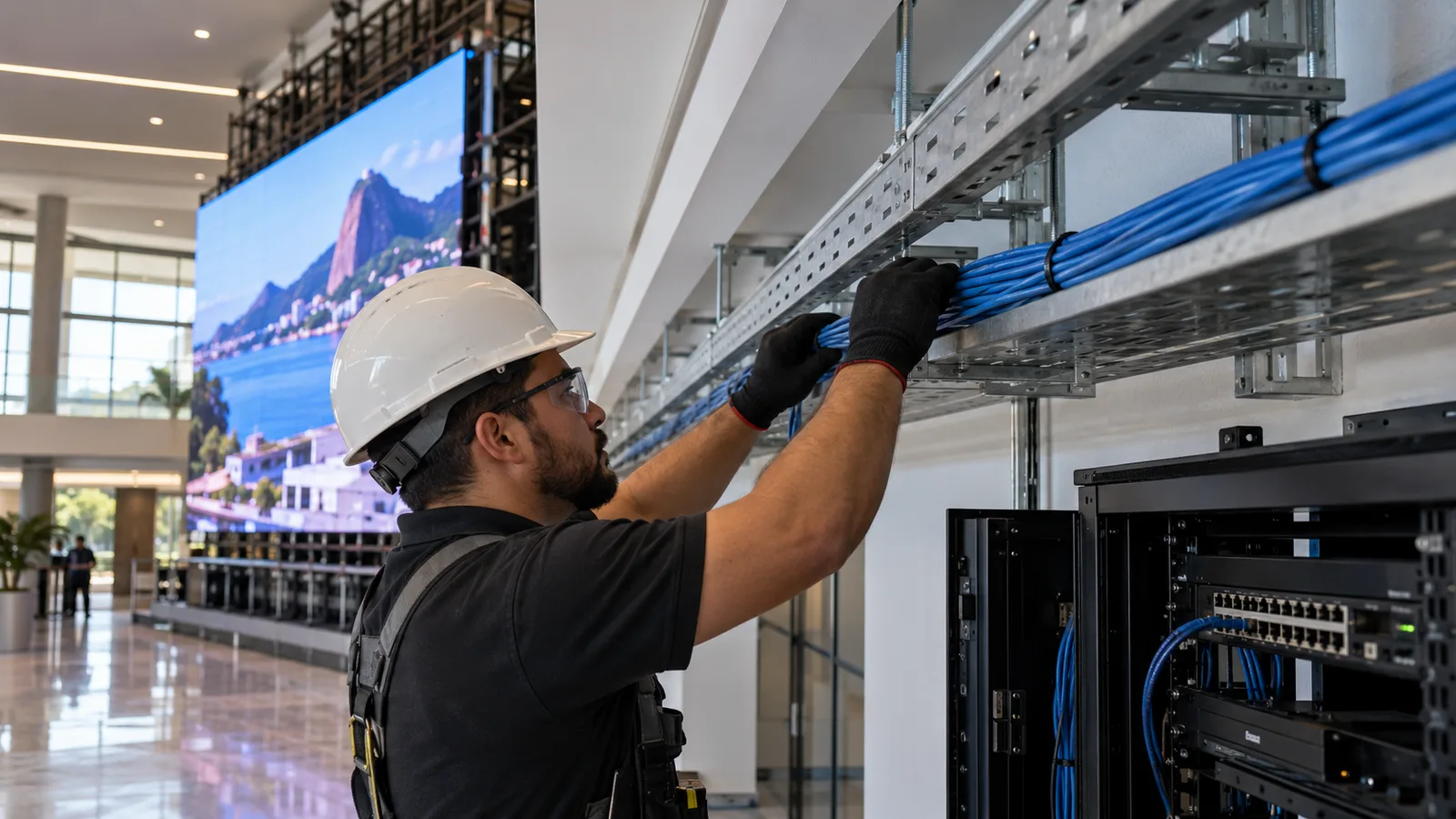

Em uma instalação convencional, o conteúdo sai de um computador, player ou sistema de reprodução e chega ao controlador ou processador de vídeo.

Esse equipamento prepara e distribui os dados necessários para a exibição no painel. A partir dele, as informações seguem para as placas receptoras, responsáveis por controlar os módulos de LED.

Fluxo simplificado de transmissão

Esquema conceitual. As conexões exatas variam conforme o controlador, a arquitetura e os equipamentos utilizados.

A conexão entre o controlador e as placas receptoras pode utilizar cabos de par trançado, normalmente Cat5e ou Cat6, ou enlaces de fibra óptica com equipamentos compatíveis.

Essa diferença se torna especialmente importante quando a tela está instalada em uma fachada, em um prédio distante ou em uma estrutura cuja operação ocorre a partir de uma central técnica.

Cabo de rede: até qual distância funciona em um painel de LED?

O cabo de rede é uma das soluções mais comuns para transmitir dados entre controladores e placas receptoras de painéis de LED.

Sua popularidade está relacionada ao custo acessível, à disponibilidade no mercado e à facilidade de instalação.

Em condições convencionais, 100 metros é a referência de distância máxima para um enlace Ethernet de cobre compatível, respeitando as especificações dos equipamentos.

Essa orientação aparece na documentação técnica de controladores da NovaStar e de equipamentos Colorlight.

Entretanto, isso não significa que qualquer cabo de 100 metros funcionará adequadamente.

A qualidade do material, a montagem dos conectores, as interferências eletromagnéticas e as condições de instalação podem comprometer a transmissão antes desse limite.

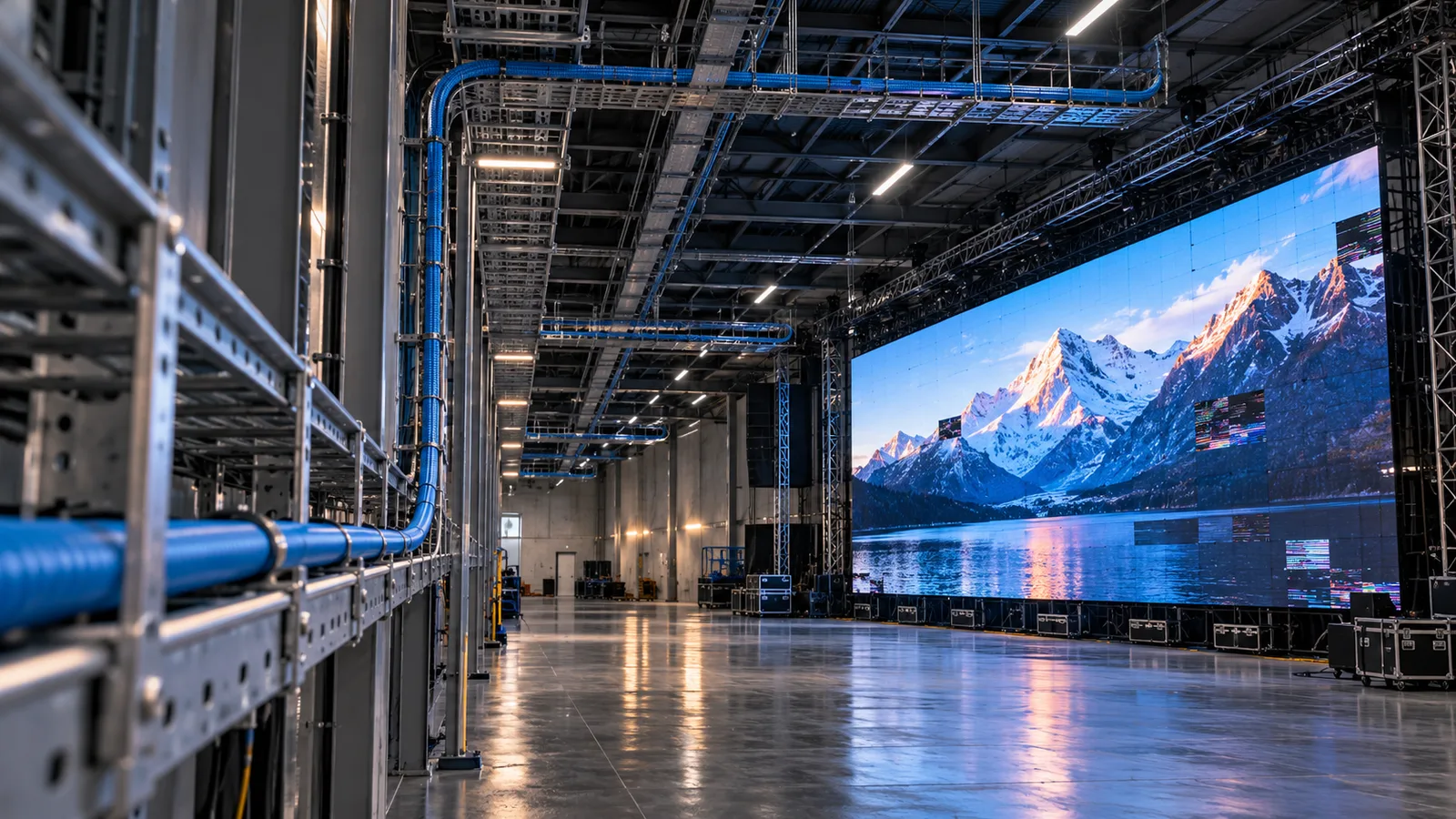

O que acontece quando o cabo é longo demais?

Em uma transmissão digital, o receptor precisa identificar corretamente os dados recebidos.

À medida que o comprimento do cabo aumenta, fatores como atenuação do sinal e interferência podem dificultar essa interpretação.

Quando a conexão ultrapassa sua margem de funcionamento, alguns sintomas possíveis são:

• Piscadas ou interrupções intermitentes na imagem.

• Regiões do painel que deixam de apresentar conteúdo.

• Perda de comunicação com placas receptoras.

• Falhas de sincronização e atualização.

• Instabilidade que aparece apenas em determinadas condições de operação.

É importante destacar que esses sintomas também podem ter outras causas, incluindo conectores defeituosos, problemas de alimentação elétrica, configuração ou falhas nos equipamentos.

Por isso, a análise não deve considerar somente a metragem do cabo.

Fibra óptica: por que ela é indicada para distâncias maiores?

Diferentemente do cabo de rede de cobre, que transmite informações por sinais elétricos, a fibra óptica utiliza luz para transportar os dados.

Essa característica permite estabelecer conexões de longa distância, com imunidade a interferências eletromagnéticas ao longo do trecho óptico.

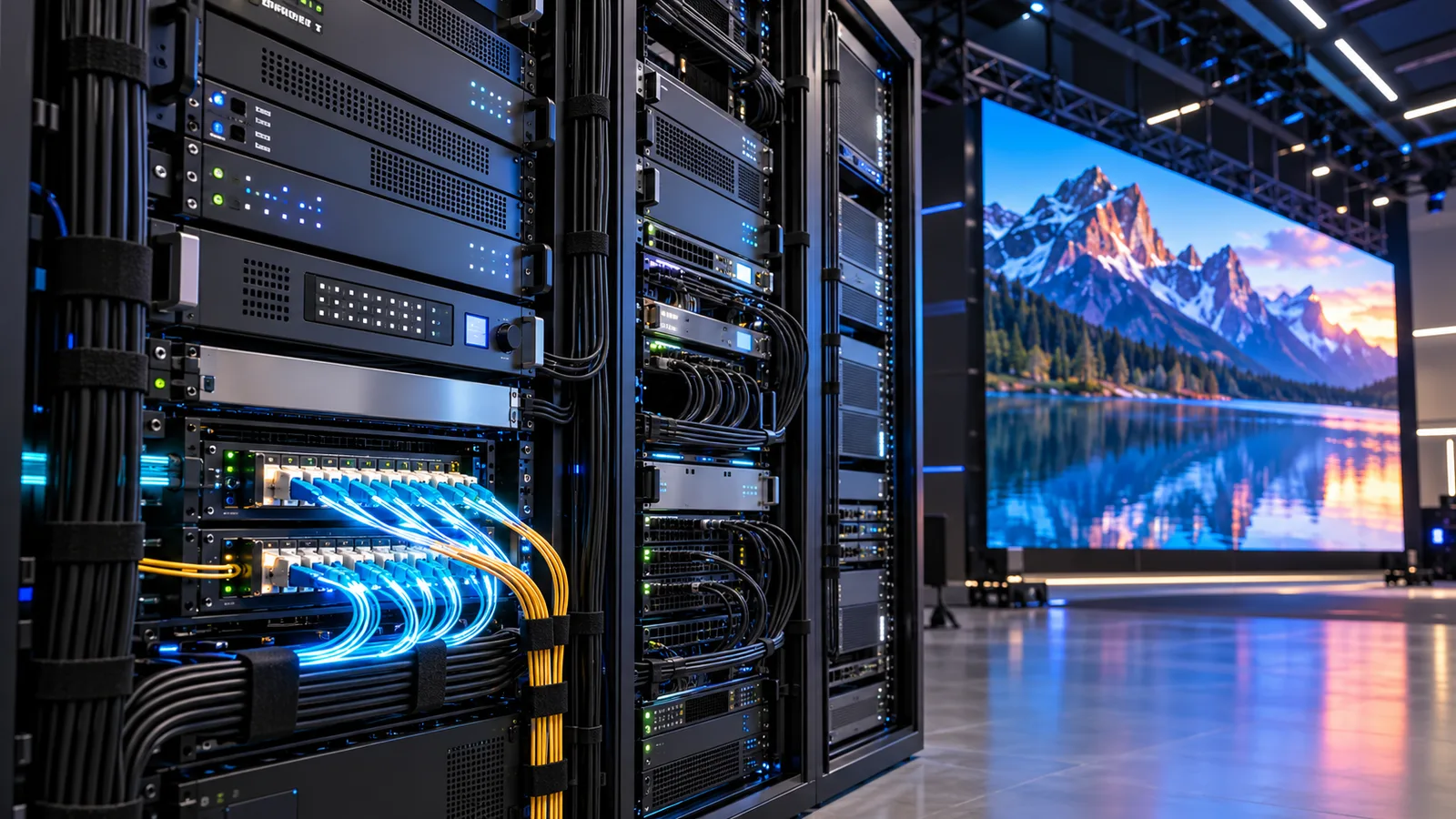

Em um projeto de painel de LED, a fibra pode conectar o controlador a um conversor ou equipamento receptor próximo da tela.

A partir desse ponto, o sinal pode voltar a ser distribuído por cabos de rede para os gabinetes, conforme a arquitetura adotada.

A fabricante NovaStar, por exemplo, documenta soluções com portas ópticas capazes de alcançar até 10 quilômetros em determinadas configurações. Esse valor depende do tipo de módulo, fibra e equipamentos empregados.

Portanto, não existe uma distância máxima universal para toda instalação com fibra óptica.

Quais são as vantagens da fibra óptica?

Além do alcance, a fibra apresenta características importantes para projetos profissionais:

Maior flexibilidade na localização do controlador. A central de operação pode permanecer em outro ambiente ou edifício, sem exigir que o processador fique próximo ao painel.

Resistência a interferências eletromagnéticas. O trecho óptico não sofre interferência eletromagnética da mesma forma que um cabo metálico.

Isolamento elétrico entre pontos. A conexão óptica não cria um caminho condutivo entre os equipamentos, característica relevante em instalações entre edifícios.

Possibilidade de enlaces de alta capacidade. Dependendo dos equipamentos, conexões ópticas podem transportar grandes volumes de dados com menos enlaces físicos.

Isso não significa que todo painel precisa utilizar fibra. Em instalações curtas, uma conexão de cobre corretamente dimensionada pode oferecer resultados igualmente confiáveis.

Fibra óptica ou cabo de rede: qual é a diferença na prática?

Característica

Cabo de rede

Fibra óptica

Transmissão

Sinais elétricos

Sinais luminosos

Distância de referência

Até 100 m por enlace convencional

Centenas de metros a quilômetros, conforme o sistema

Interferência eletromagnética

Pode sofrer interferência

Imune no trecho óptico

Instalação

Geralmente mais simples

Exige componentes e cuidados específicos

Custo inicial

Geralmente menor

Pode exigir investimento maior

Aplicação comum

Controlador próximo ao painel

Controle remoto e grandes distâncias

A escolha não deve considerar somente o preço por metro do cabo. É necessário avaliar conectores, módulos ópticos, conversores, mão de obra, proteção mecânica e manutenção.

Em determinadas instalações, a fibra pode reduzir a necessidade de equipamentos intermediários e simplificar o percurso da transmissão.

Fibra ou cabo de rede para painel de LED? Como a distância influencia a escolha do cabeamento?

Não existe uma regra que obrigue a utilizar fibra óptica a partir de determinada metragem em todos os projetos. Entretanto, é possível estabelecer algumas referências para a etapa de planejamento.

Referência prática para enlaces entre controlador e painel

Até 50 m

Cabo de rede costuma ser suficiente

50 a 100 m

Verificar cabo, conectores e ambiente

Acima de 100 m

Avaliar transmissão óptica ou solução específica

Faixas orientativas de projeto, não limites universais. Distâncias, capacidade e compatibilidade devem ser confirmadas nos manuais dos equipamentos.

Exemplo 1: painel de LED em uma loja

Imagine um painel instalado na vitrine de um estabelecimento, enquanto o controlador permanece em uma sala técnica a 20 metros de distância.

Nesse cenário, o cabo de rede pode atender perfeitamente à instalação, desde que seja compatível com o sistema e corretamente instalado.

Não existe necessidade automática de utilizar fibra óptica apenas porque o painel tem alta resolução ou reproduz vídeos complexos.

Exemplo 2: painel de LED em uma fachada

Agora considere um painel instalado na fachada de um edifício, com uma sala de controle localizada a aproximadamente 180 metros do equipamento.

Nesse caso, um único enlace convencional de cabo de rede ultrapassaria a referência de 100 metros.

A fibra óptica passa a ser uma alternativa especialmente interessante, pois permite transportar os dados por uma distância maior sem depender de repetidores elétricos intermediários.

Exemplo 3: painel de LED em um complexo empresarial

Em um empreendimento com diversos prédios, a central de operação pode precisar controlar painéis instalados em pontos diferentes.

Nesse tipo de projeto, a fibra pode permitir que os equipamentos sejam interligados pela infraestrutura óptica disponível, desde que exista compatibilidade com os sistemas de controle.

O resultado é uma arquitetura que pode facilitar a centralização da operação e a expansão futura.

Fibra óptica melhora a qualidade da imagem do painel de LED?

Essa é uma dúvida importante, especialmente porque a fibra óptica costuma ser associada a conexões mais rápidas.

A fibra óptica não aumenta, por si só, a resolução, o brilho, o contraste ou a qualidade das cores do painel de LED.

Essas características dependem de fatores como:

• Resolução física e pixel pitch.

• Tecnologia dos módulos.

• Capacidade do controlador.

• Calibração e processamento.

• Qualidade do conteúdo reproduzido.

A principal contribuição da fibra está na possibilidade de transportar os dados com confiabilidade em condições nas quais uma conexão de cobre convencional não seria adequada.

Se um cabo de rede transmite corretamente todos os dados exigidos pelo projeto, substituí-lo por fibra não produzirá automaticamente uma imagem mais nítida.

Por outro lado, quando existe perda de comunicação, corrigir a infraestrutura pode eliminar falhas visíveis na reprodução.

Também é importante diferenciar velocidade de capacidade. Uma conexão óptica de 10 Gbps não significa, necessariamente, melhor imagem do que uma conexão de 1 Gbps. Isso depende da quantidade de pixels, da taxa de atualização, da profundidade de cor e da arquitetura do controlador.

Quais erros devem ser evitados na instalação?

Algumas decisões aparentemente simples podem comprometer a estabilidade de um painel de LED.

Utilizar qualquer cabo Cat6 sem avaliar a qualidade

A categoria do cabo não garante, isoladamente, uma instalação confiável. É importante verificar o material dos condutores, a integridade do cabo, a terminação e as exigências do fabricante.

Ignorar a distância real do percurso

Um equipamento pode estar a 70 metros do painel em linha reta, mas exigir 110 metros de cabeamento devido às curvas, eletrocalhas e rotas disponíveis.

A medição deve considerar o percurso físico, não apenas a distância visual entre os pontos.

Usar conversores incompatíveis

Nem todo conversor de fibra ou switch Ethernet é compatível com qualquer sistema de controle de LED.

Alguns fabricantes utilizam protocolos ou arquiteturas específicas de transmissão. Portanto, é necessário confirmar a compatibilidade, a velocidade e a capacidade dos equipamentos antes da compra.

Não prever redundância

Em aplicações críticas, como eventos ao vivo, centros de operação e instalações comerciais de grande exposição, pode ser recomendável estabelecer caminhos redundantes de transmissão.

Contudo, a redundância só funciona quando o controlador, as placas receptoras e a configuração efetivamente suportam esse recurso.

Confundir internet com transmissão de vídeo

O cabo que transporta os dados do controlador até as placas receptoras não deve ser confundido automaticamente com a conexão à internet.

Um painel pode operar sem acesso à internet, desde que disponha de uma fonte local de conteúdo e de um sistema de controle compatível.

Para entender melhor essa diferença, leia também: O painel de LED funciona sem internet?.

Como escolher entre fibra óptica e cabo de rede?

A escolha correta começa pelo levantamento das condições reais do projeto.

Antes de definir a infraestrutura, é necessário conhecer o percurso do cabeamento, as características do ambiente, a distância entre os equipamentos e a arquitetura do sistema de controle.

Também devem ser avaliados o número de portas necessárias, a quantidade de pixels distribuídos e os requisitos de continuidade operacional.

O planejamento não termina na escolha do meio de transmissão. Ele deve contemplar os equipamentos de envio e recepção, os pontos de conexão, a proteção do cabeamento e as condições de acesso para manutenção.

Em outras palavras, a melhor solução não é necessariamente a mais cara ou a que alcança a maior distância, mas a que atende aos requisitos do painel com confiabilidade e custo adequado.

Perguntas frequentes sobre fibra óptica e cabo de rede em painéis de LED

Qual a distância máxima do cabo de rede para painel de LED?

Em muitos sistemas de controle, o limite especificado é de 100 metros por enlace de cobre convencional. A distância efetiva depende do equipamento, da categoria do cabo e das condições da instalação.

Posso utilizar fibra óptica em qualquer painel de LED?

Nem sempre diretamente. É necessário utilizar controladores com portas ópticas compatíveis ou equipamentos adequados de conversão. A compatibilidade deve ser verificada antes da instalação.

O cabo Cat6 transmite sinal de LED por mais de 100 metros?

Não se deve presumir que sim. Embora algumas conexões específicas possam operar além dessa distância, os 100 metros são a referência usual para enlaces Ethernet convencionais. Exceder esse valor exige validação técnica ou soluções apropriadas de extensão.

A fibra óptica deixa o painel de LED mais nítido?

Não diretamente. A nitidez depende principalmente da resolução, do pixel pitch e da qualidade do conteúdo. A fibra pode melhorar a confiabilidade da comunicação em enlaces longos, mas não modifica a resolução física da tela.

A fibra óptica é necessária em painéis outdoor?

Não obrigatoriamente. O uso externo, isoladamente, não determina a necessidade de fibra. A escolha depende da distância, do ambiente, da infraestrutura elétrica e dos requisitos de transmissão.

Vale a pena utilizar fibra em um painel pequeno?

Pode valer, principalmente quando existe uma distância elevada ou necessidade de isolamento elétrico entre instalações. O tamanho físico do painel, sozinho, não determina essa escolha.

Conclusão: a estabilidade do painel começa antes da imagem

A escolha entre fibra óptica e cabo de rede pode parecer secundária diante de especificações como pixel pitch, brilho ou resolução. Entretanto, a infraestrutura de transmissão é fundamental para que o sistema funcione corretamente.

Em instalações de curta distância, o cabo de rede geralmente oferece uma solução prática e econômica. Já em projetos com percursos longos, a fibra óptica amplia as possibilidades de instalação e pode proporcionar maior confiabilidade operacional.

Por isso, o cabeamento deve ser definido durante o planejamento técnico, não improvisado depois que o painel já estiver instalado.

Um bom projeto de painel de LED considera não apenas a qualidade da tela, mas todo o caminho que o sinal precisa percorrer até chegar a ela.
