Aterramento, surtos e descargas: como fazer a proteção elétrica do painel de LED
21 out 2026
A proteção elétrica do painel de LED começa antes de ligar a tela. Aterramento adequado, proteção contra surtos, dimensionamento da alimentação e análise do risco de descargas atmosféricas fazem parte da infraestrutura necessária para reduzir falhas em fontes, controladores, placas receptoras e outros componentes eletrônicos.
Um painel de LED pode estar corretamente dimensionado em resolução, brilho e processamento e, ainda assim, apresentar problemas quando a alimentação elétrica não foi planejada para a instalação.
Reinicializações inesperadas, fontes queimadas, placas danificadas e falhas depois de tempestades são situações que podem ter relação com a rede elétrica.
Por isso, proteger o painel não significa apenas instalar um disjuntor.
É necessário entender como aterramento, DPS, equipotencialização e proteção contra descargas atmosféricas trabalham em conjunto.
Por que a rede elétrica pode representar um risco para o painel de LED?
Um painel de LED é formado por uma grande quantidade de componentes eletrônicos trabalhando simultaneamente.
Fontes de alimentação convertem a energia recebida. Placas receptoras controlam os módulos. Processadores, players e controladores administram o conteúdo e a comunicação com a tela.
Esses componentes possuem limites elétricos de operação.
Quando ocorre uma sobretensão transitória, uma descarga atmosférica próxima ou alguma perturbação significativa na rede, a tensão aplicada aos equipamentos pode ultrapassar temporariamente esses limites.
O evento pode durar uma fração de segundo.
Mesmo assim, pode ser suficiente para danificar componentes eletrônicos.
E nem todo surto vem de um raio atingindo diretamente o prédio.
Sobretensões transitórias também podem ser associadas a descargas atmosféricas próximas, manobras na rede elétrica e chaveamentos de cargas.
É por isso que a proteção precisa considerar diferentes origens de perturbação.
O que compõe a proteção elétrica do painel de LED?
Não existe um único equipamento capaz de resolver sozinho toda a proteção elétrica de um painel de LED.
Na prática, existem diferentes camadas.
Entre elas estão:
aterramento;
equipotencialização;
proteção contra surtos;
proteção contra sobrecorrente;
dimensionamento correto dos circuitos;
proteção contra descargas atmosféricas quando aplicável;
proteção das linhas de dados quando necessária.
Essas medidas precisam funcionar como um sistema.
Instalar um DPS sem uma infraestrutura elétrica adequada, por exemplo, não significa que toda a instalação esteja protegida.
Da mesma forma, possuir aterramento não elimina automaticamente os efeitos de uma sobretensão.

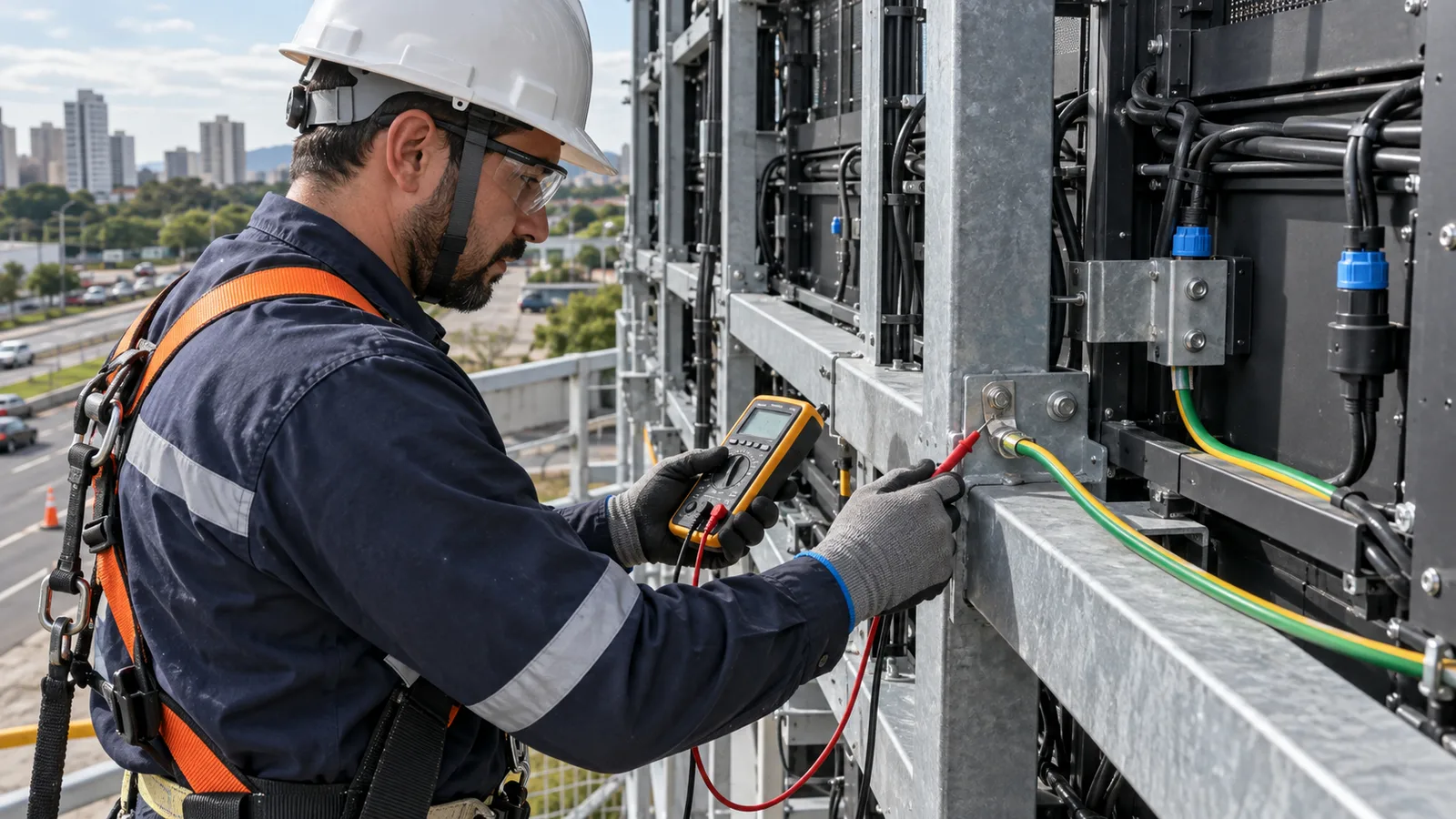

O aterramento do painel de LED não é apenas uma haste no solo
Quando se fala em aterramento, muita gente imagina apenas uma haste metálica enterrada.
O sistema é mais amplo.
O aterramento faz parte das medidas de proteção da instalação elétrica e precisa trabalhar junto aos condutores de proteção, ligações equipotenciais e demais elementos definidos no projeto elétrico.
Em instalações com painel de LED, estruturas metálicas, quadros, racks e equipamentos que precisem ser conectados ao sistema de proteção devem ser avaliados conforme a arquitetura elétrica do local.
Um dos objetivos é evitar diferenças perigosas de potencial entre partes condutivas.
A equipotencialização é importante justamente porque estabelece uma referência comum entre os elementos que precisam ser interligados.
Esse conceito também é relevante na proteção contra surtos. Uma proteção eficiente depende não apenas do dispositivo instalado, mas também da forma como as correntes transitórias encontram um caminho adequado dentro do sistema elétrico. Fabricantes de sistemas de proteção contra sobretensão destacam a equipotencialização como parte fundamental desse conceito.
Existe uma resistência de aterramento ideal para todo painel de LED?
Não é correto definir um único número universal e afirmar que qualquer painel de LED precisa apresentar exatamente aquele valor.
O sistema de aterramento precisa ser analisado conforme:
esquema de aterramento da instalação;
características da edificação;
dispositivos de proteção utilizados;
sistema de alimentação;
condições do solo;
projeto elétrico;
requisitos normativos aplicáveis.
Por isso, valores de aterramento não devem ser escolhidos apenas com base em uma regra encontrada na internet.
A avaliação deve ser feita por profissional qualificado, considerando a instalação completa.

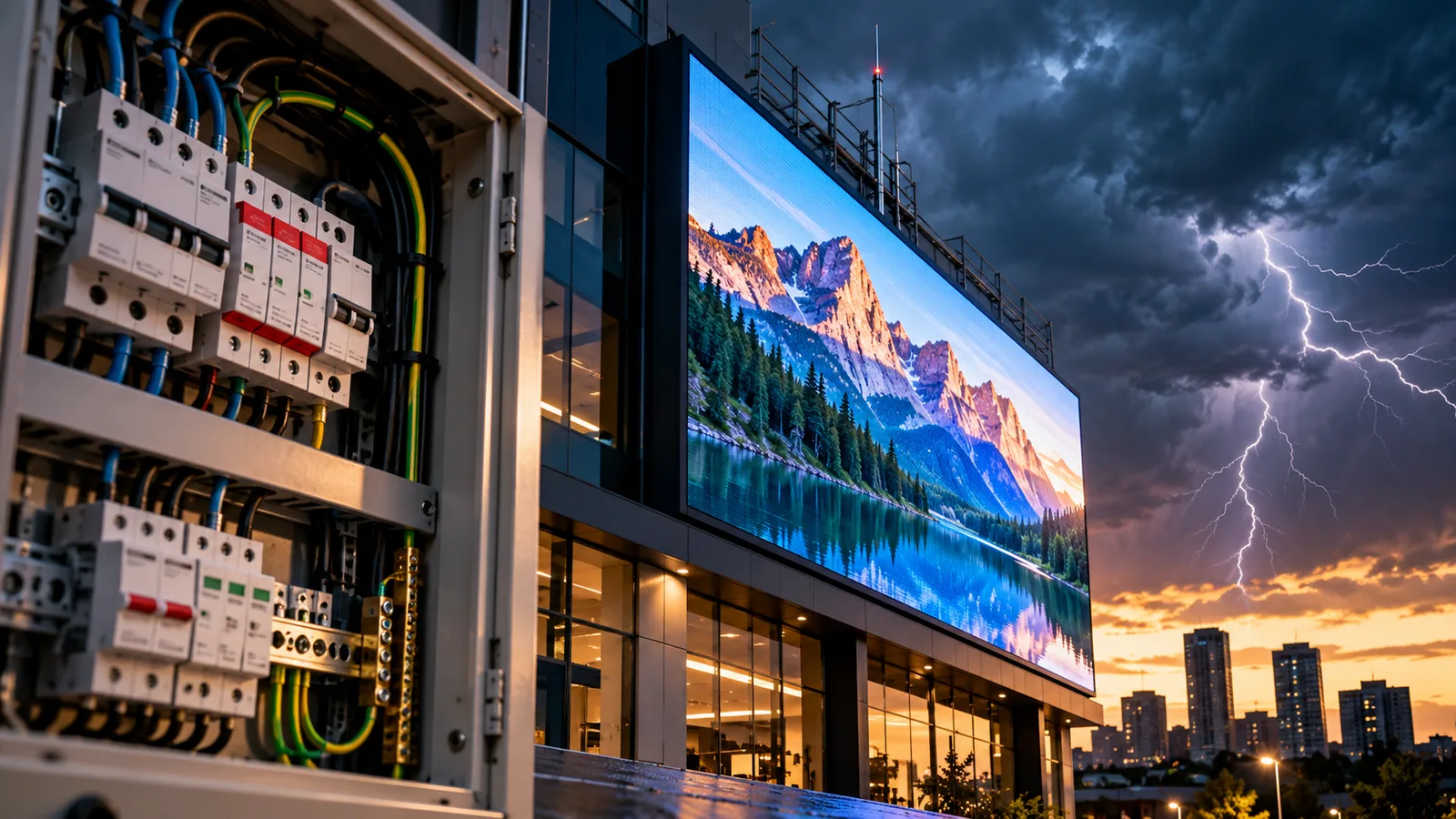

O que é um surto elétrico?
Um surto é uma elevação transitória de tensão que acontece em um intervalo muito curto.
Ele pode ser provocado por diferentes eventos.
Entre eles:
descargas atmosféricas diretas ou próximas;
indução provocada por descargas atmosféricas;
operações de chaveamento;
acionamento e desligamento de determinadas cargas;
perturbações na rede de alimentação.
O problema é que equipamentos eletrônicos podem ser muito mais sensíveis a essas sobretensões do que outros tipos de carga elétrica.
Em um painel de LED, o dano pode atingir desde uma fonte individual até componentes relacionados ao controle da tela.
Dependendo da intensidade e do caminho percorrido pelo surto, a falha pode aparecer imediatamente ou resultar em danos a componentes específicos do sistema.
O que é DPS e qual é sua função?
DPS significa Dispositivo de Proteção contra Surtos.
Sua função é limitar sobretensões transitórias que poderiam atingir os equipamentos ligados à instalação.
Quando ocorre um surto acima das condições previstas, o DPS cria um caminho para limitar essa sobretensão dentro do sistema de proteção.
A ABNT NBR 5410 trata da utilização e seleção de DPS em instalações elétricas de baixa tensão e estabelece critérios relacionados, entre outros pontos, ao nível de proteção, tensão máxima de operação, corrente de descarga e coordenação entre dispositivos.
Isso significa que não basta simplesmente comprar qualquer DPS e colocá-lo dentro do quadro.
O dispositivo precisa ser selecionado conforme a instalação.
DPS Tipo 1, Tipo 2 e Tipo 3: qual é a diferença?
Os dispositivos de proteção contra surtos são divididos em diferentes tipos conforme sua capacidade e posição dentro do conceito de proteção.
DPS Tipo 1
O Tipo 1 é utilizado como primeira etapa em situações nas quais existe necessidade de lidar com correntes de alta energia associadas à proteção contra descargas atmosféricas.
Normalmente faz parte da proteção na origem da instalação dentro de projetos que exigem esse nível.
DPS Tipo 2
O Tipo 2 é amplamente utilizado nos quadros de distribuição para limitar sobretensões transitórias.
Ele atua como outra etapa da proteção e é muito comum em instalações comerciais e industriais.
DPS Tipo 3
O Tipo 3 trabalha mais próximo dos equipamentos finais e oferece uma proteção complementar contra surtos residuais.
Em instalações com equipamentos eletrônicos sensíveis, pode fazer parte de uma estratégia de proteção em vários níveis.
Fabricantes como ABB, Schneider Electric e Phoenix Contact apresentam conceitos de proteção coordenada utilizando DPS Tipo 1, Tipo 2 e Tipo 3 de acordo com o ponto da instalação e o nível de proteção necessário.
Isso não significa que todo painel de LED precisa obrigatoriamente receber os três tipos.
A definição depende do projeto elétrico, da edificação, dos riscos existentes e da infraestrutura disponível.
Um DPS instalado no quadro resolve tudo?
Não.
A eficácia da proteção depende de vários fatores.
Entre eles estão:
seleção correta do DPS;
coordenação entre dispositivos;
esquema de aterramento;
comprimento e trajeto das conexões;
posição do dispositivo;
tensão da instalação;
características da alimentação;
proteção existente na edificação.
A própria ABNT NBR 5410 destaca que a efetividade da proteção proporcionada pelo DPS depende também dos cuidados adotados em sua instalação.
Esse é um detalhe importante.
Um ótimo equipamento instalado de maneira inadequada pode não oferecer o resultado esperado.
E o disjuntor? Ele protege contra surtos?
O disjuntor e o DPS possuem funções diferentes.
Ele atua principalmente na proteção contra sobrecorrentes, como situações de curto-circuito e sobrecarga, conforme as características do circuito e do dispositivo.
O DPS trabalha com sobretensões transitórias.
Por isso, um disjuntor convencional não substitui a proteção contra surtos.
Os dois elementos podem fazer parte do mesmo sistema elétrico, cada um cumprindo uma função específica.

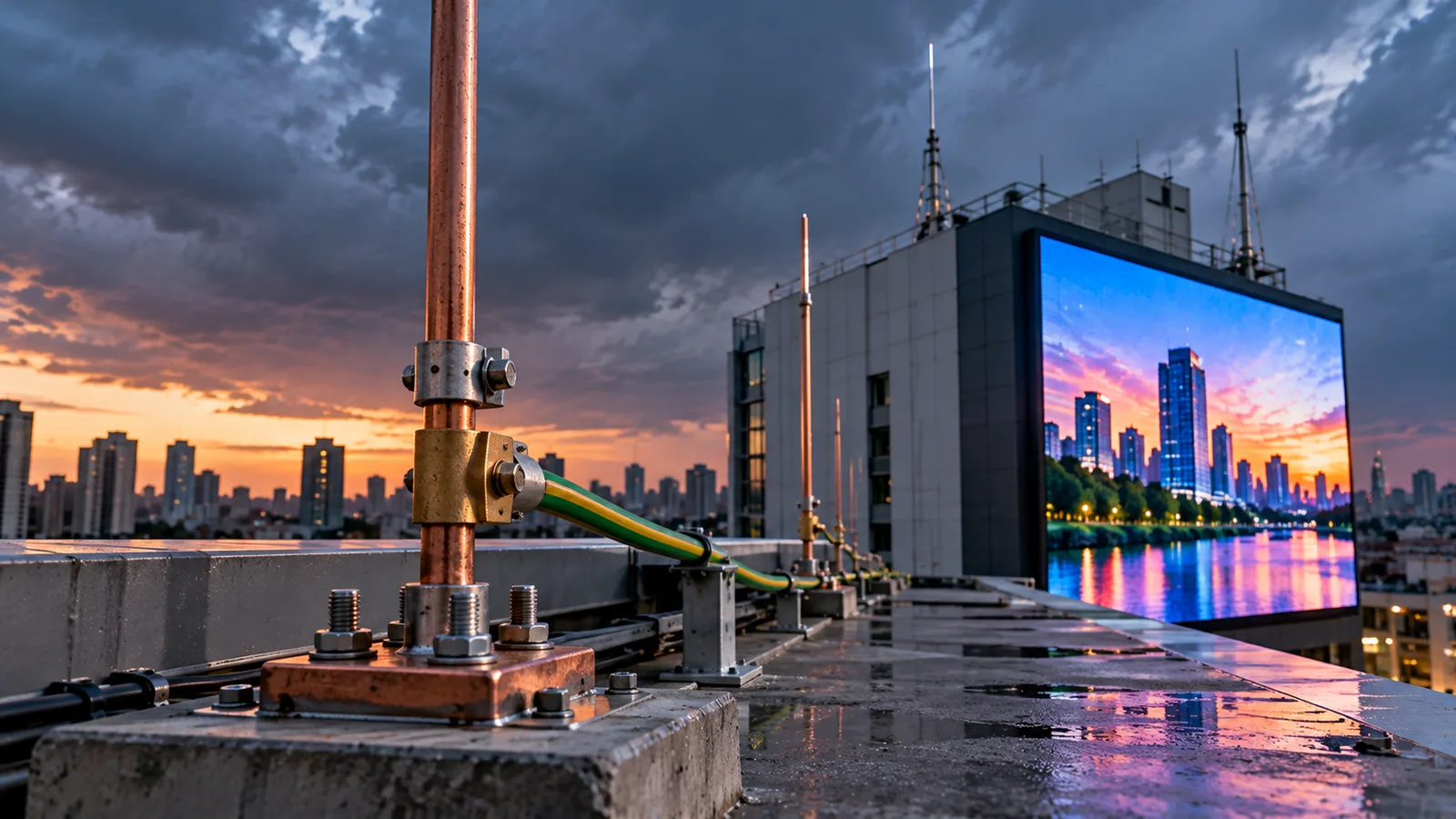

Descarga atmosférica direta e surto são a mesma coisa?
Não.
Um raio atingindo diretamente uma estrutura envolve níveis de energia muito diferentes de uma pequena perturbação de tensão na rede.
É justamente por isso que existe o SPDA, Sistema de Proteção contra Descargas Atmosféricas.
No Brasil, a principal referência técnica para esse tema é a família ABNT NBR 5419:2026, atualmente dividida em quatro partes dedicadas à proteção contra descargas atmosféricas.
O projeto considera fatores como risco, características da estrutura, proteção física e proteção dos sistemas elétricos e eletrônicos.
Ter para-raios significa que o painel de LED está protegido?
Não necessariamente.
O sistema de proteção externo contra descargas atmosféricas e a proteção dos equipamentos eletrônicos internos são partes relacionadas, mas diferentes.
Um SPDA tem como objetivo lidar com os efeitos de uma descarga atmosférica sobre a estrutura.
Mesmo em uma edificação com SPDA, surtos podem alcançar equipamentos elétricos e eletrônicos.
Por isso, conceitos modernos de proteção combinam SPDA, equipotencialização e dispositivos de proteção contra surtos.
Um elemento não deve ser tratado automaticamente como substituto do outro.

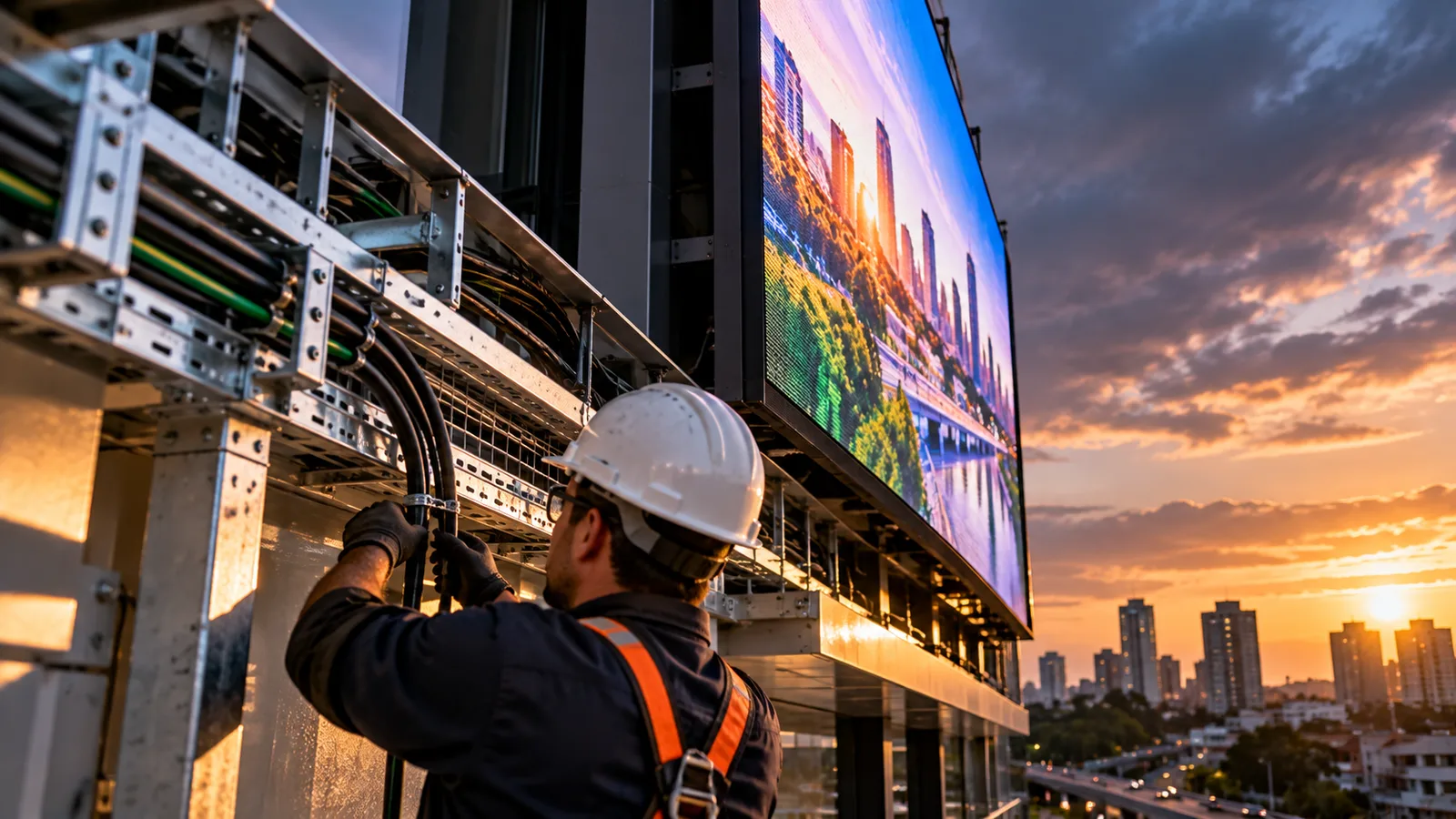

Painel de LED outdoor exige atenção maior?
Um painel de LED outdoor pode estar mais exposto a condições ambientais e, dependendo da instalação, pode ficar em fachadas, coberturas, totens, estruturas externas ou áreas afastadas do quadro principal.
Isso torna importante avaliar:
percurso da alimentação elétrica;
proximidade de estruturas metálicas;
sistema de aterramento;
proteção existente na edificação;
exposição das linhas elétricas;
exposição das linhas de comunicação;
necessidade de proteção adicional;
existência ou necessidade de SPDA.
O fato de um painel estar instalado ao ar livre, entretanto, não permite definir sozinho qual DPS ou qual sistema de proteção deve ser utilizado.
É necessário analisar a instalação.
O surto também pode entrar pelo cabo de dados?
Sim.
Esse é um ponto frequentemente esquecido.
A alimentação elétrica não é o único caminho que pode conectar equipamentos localizados em diferentes áreas.
Cabos de dados, comunicação e controle também podem representar caminhos para sobretensões, dependendo da arquitetura utilizada.
Fabricantes de sistemas de proteção recomendam considerar dispositivos específicos para linhas de dados quando essas interfaces estiverem expostas ao risco.
Isso se torna ainda mais relevante quando equipamentos estão em prédios diferentes, estruturas externas ou pontos fisicamente distantes.
Nesse contexto, a fibra óptica possui uma característica interessante: o trecho óptico não cria uma conexão metálica condutiva entre os dois pontos.
Isso não elimina a necessidade de proteção elétrica dos equipamentos em cada extremidade, mas pode ajudar na arquitetura de instalações em que existe grande distância entre controle e painel.
Fibra óptica também pode ajudar na proteção elétrica?
A principal função da fibra óptica em um sistema de painel de LED é transportar dados.
Entretanto, diferentemente de um cabo metálico, a fibra utiliza sinais luminosos no trecho óptico.
Isso significa que esse trecho não estabelece continuidade elétrica entre os dois equipamentos conectados.
Essa característica pode ser interessante em projetos nos quais o painel fica distante da central de controle ou está localizado em outra estrutura.
Mas a fibra não substitui:
aterramento;
DPS;
proteção elétrica;
SPDA;
projeto adequado da alimentação.
Ela resolve outro problema.
A arquitetura elétrica continua precisando ser dimensionada corretamente.
Exemplo 1: painel de LED indoor dentro de uma loja
Imagine um painel de LED instalado dentro de uma loja de shopping.
O quadro de distribuição está próximo e toda a instalação está dentro do mesmo ambiente.
Nesse cenário, o profissional responsável pelo projeto elétrico pode avaliar:
circuito que alimentará o painel;
corrente total;
seção dos condutores;
proteção contra sobrecorrente;
aterramento;
DPS existente no quadro;
necessidade de proteção complementar.
Mesmo sendo indoor, o painel continua sendo um equipamento eletrônico conectado à rede elétrica.
Por isso, não deve ser ligado em um circuito improvisado apenas porque está protegido da chuva.

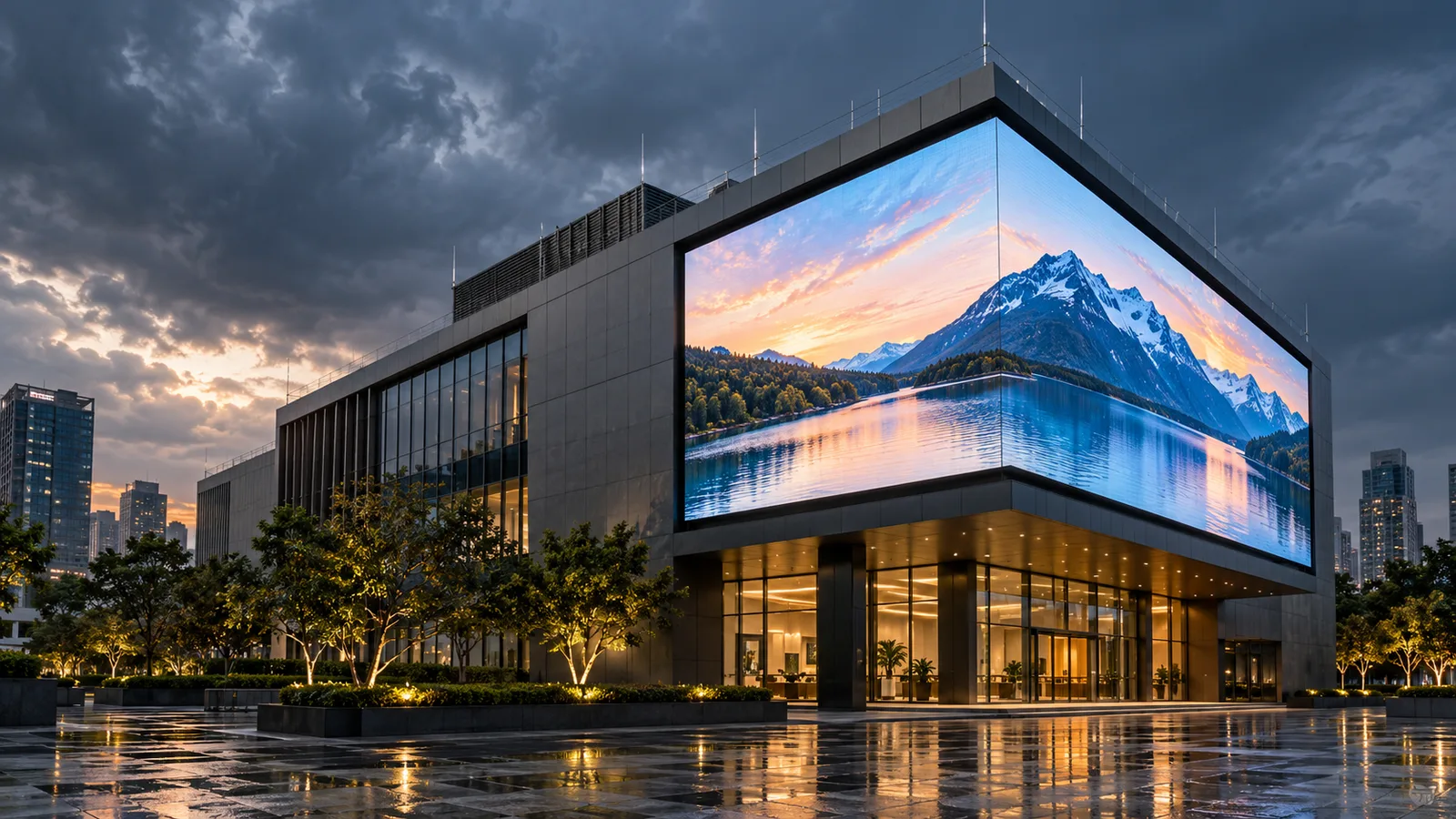

Exemplo 2: painel de LED instalado na fachada
Agora considere um painel outdoor instalado na fachada de uma empresa.
A alimentação percorre uma distância maior e a estrutura do painel está exposta ao ambiente externo.
Nesse cenário, a análise precisa considerar a infraestrutura da edificação.
A existência de SPDA, aterramento, equipotencialização, DPS, percurso da alimentação e entrada das linhas de comunicação passam a ter importância ainda maior.
O projeto da tela e o projeto elétrico precisam conversar entre si.
Exemplo 3: painel instalado em outra estrutura
Considere uma tela instalada em uma área externa distante do prédio onde está a sala de controle.
Existem dois caminhos principais chegando ao painel:
energia e dados.
Não adianta analisar apenas a energia e ignorar o cabo de comunicação.
Dependendo da arquitetura, pode ser necessário avaliar proteção de dados ou utilizar soluções ópticas para eliminar uma conexão metálica longa entre os pontos.
Esse exemplo mostra por que a proteção de um painel de LED deve considerar todos os caminhos que entram e saem do sistema.
Quais sinais podem indicar problemas na alimentação elétrica?
Alguns comportamentos podem justificar uma investigação da infraestrutura elétrica:
painel reiniciando sem motivo aparente;
fontes queimando com frequência;
falhas após tempestades;
placas receptoras danificadas;
controladores reiniciando;
partes da tela desligando de forma intermitente;
equipamentos apresentando falhas simultaneamente;
problemas recorrentes depois de interrupções na energia.
Esses sintomas não provam que existe um problema de aterramento ou surto.
As mesmas falhas podem ter outras causas.
O objetivo é mostrar que a rede elétrica também precisa fazer parte do diagnóstico.
Trocar módulos repetidamente sem analisar a origem da falha pode apenas tratar o efeito.
Erros comuns na proteção elétrica de um painel de LED
Ligar o painel em qualquer circuito disponível
Um painel possui consumo elétrico específico.
Circuito, cabos e proteções precisam ser dimensionados para a carga instalada.
Achar que aterramento e DPS são a mesma coisa
São elementos diferentes e complementares.
Um sistema de aterramento não substitui o DPS.
O DPS também depende da infraestrutura elétrica para funcionar corretamente.
Instalar DPS sem verificar especificações
Tensão, corrente de descarga, nível de proteção, esquema de ligação e coordenação precisam ser avaliados.
Não existe um único DPS ideal para qualquer instalação.
Considerar apenas a alimentação elétrica
Linhas de dados também podem precisar de análise.
Isso é especialmente importante em instalações externas ou com equipamentos afastados.
Acreditar que um filtro de linha resolve toda a proteção
Existem filtros de linha com diferentes construções e níveis de proteção.
Um dispositivo conectado próximo ao equipamento não substitui necessariamente a proteção coordenada da instalação.
Ignorar a infraestrutura do prédio
O painel de LED passa a fazer parte da instalação elétrica existente.
Por isso, é importante saber quais proteções já existem antes de definir novas medidas.
Pensar na proteção somente depois da instalação
Esse talvez seja um dos erros mais caros.
Quadro, alimentação, aterramento, DPS, dados e posição dos equipamentos devem ser analisados antes da tela chegar ao local.
O que deve ser verificado antes da instalação?
Um projeto profissional deve começar com algumas perguntas simples.
Qual é a tensão disponível?
Qual é a potência máxima do painel?
Existe circuito dedicado?
Qual é a distância até o quadro?
Qual é o esquema de aterramento?
A edificação possui SPDA?
Quais DPS já estão instalados?
Existem linhas de dados chegando de áreas externas?
O painel está dentro ou fora da edificação?
Existem estruturas metálicas envolvidas?
Onde ficarão processador, player e demais equipamentos?
Essas informações ajudam a alinhar o projeto do painel com o projeto elétrico.
Quem deve dimensionar a proteção elétrica?
A definição de condutores, dispositivos de proteção, aterramento, SPDA e demais elementos da instalação elétrica deve ser realizada ou validada por profissional tecnicamente habilitado para esse tipo de serviço.
O fornecedor do painel de LED pode informar dados necessários ao dimensionamento, como potência, tensão de alimentação, distribuição das fontes e características dos equipamentos.
Essas informações precisam ser utilizadas pelo responsável pelo projeto elétrico.
Esse alinhamento evita que a tela seja tratada como um equipamento isolado da infraestrutura do prédio.
Como a DSHOW enxerga esse ponto no projeto?
Um painel de LED não deve ser especificado apenas pelas características visuais.
Pixel pitch, dimensão, brilho e resolução são importantes, mas a infraestrutura também influencia diretamente a operação.
Antes da instalação, precisam estar claros aspectos como alimentação disponível, localização do quadro, passagem dos cabos e posição dos equipamentos de controle.
Quando o projeto envolve áreas externas, longas distâncias ou instalações mais complexas, esse planejamento se torna ainda mais importante.
A integração entre quem especifica o painel e quem responde pela instalação elétrica reduz improvisos e facilita a manutenção futura.
Proteção elétrica não deve aparecer apenas depois de uma queima
A melhor hora para discutir aterramento, surtos e descargas atmosféricas é antes da instalação.
Depois que uma fonte, controladora ou placa receptora já foi danificada, a análise passa a ser corretiva.
O projeto preventivo busca reduzir esse risco desde o início.
Isso não significa que seja possível eliminar completamente todos os riscos elétricos.
Descargas atmosféricas envolvem grande quantidade de energia e nenhuma solução deve ser vendida como proteção absoluta.
O objetivo é utilizar engenharia, dispositivos apropriados e boas práticas para reduzir o risco e limitar os efeitos das sobretensões dentro das condições previstas pelo projeto.
Conclusão
A proteção elétrica do painel de LED não depende de uma única peça.
Aterramento, equipotencialização, DPS, proteção contra sobrecorrentes, SPDA e proteção das linhas de comunicação podem fazer parte de uma mesma estratégia.
A necessidade de cada medida depende da instalação.
Um painel indoor dentro de uma loja apresenta condições diferentes de uma fachada digital, de um painel instalado na cobertura de um prédio ou de uma tela localizada longe da central de controle.
Por isso, a proteção elétrica precisa ser planejada junto com o projeto.
A tela pode ser a parte mais visível da instalação, mas sua confiabilidade depende também de tudo que existe antes da energia chegar aos módulos.
Antes de instalar um painel de LED, avalie não apenas onde a tela ficará, mas também de onde virá sua alimentação, como os equipamentos serão aterrados, quais proteções existem no quadro e por onde entrarão energia e dados.
Esse planejamento pode evitar que um problema invisível na infraestrutura comprometa todo o sistema.
Perguntas frequentes
Painel de LED precisa de aterramento?
A instalação elétrica do painel de LED precisa seguir o projeto elétrico e os requisitos de proteção aplicáveis. Equipamentos e estruturas que precisem ser conectados ao condutor de proteção devem ser considerados dentro do sistema de aterramento e equipotencialização da instalação.
O DPS protege o painel de LED contra raios?
O DPS ajuda a limitar sobretensões transitórias, inclusive as associadas a descargas atmosféricas. Entretanto, não deve ser entendido isoladamente como proteção completa contra qualquer impacto de raio. A proteção contra descargas atmosféricas envolve um sistema mais amplo.
Painel de LED outdoor precisa de DPS?
O uso e o tipo de DPS devem ser definidos conforme as características da instalação e as normas aplicáveis. Uma instalação outdoor costuma exigir atenção especial ao risco elétrico, mas a localização da tela sozinha não define toda a proteção.
Disjuntor substitui DPS?
Não. O disjuntor atua principalmente na proteção contra sobrecorrentes. O DPS é desenvolvido para limitar sobretensões transitórias. Eles exercem funções diferentes.
Um filtro de linha protege o painel de LED?
Depende do equipamento e da arquitetura da proteção. Uma proteção localizada próxima ao equipamento pode ser apenas uma das etapas. Ela não substitui automaticamente a proteção adequada no quadro elétrico.
O aterramento evita que o painel queime?
O aterramento é uma parte importante da proteção, mas não garante sozinho que nenhum componente sofrerá danos. A proteção elétrica depende do conjunto formado pelo aterramento, equipotencialização, dispositivos de proteção e projeto correto da instalação.
Cabo de rede também precisa de proteção contra surto?
Dependendo da arquitetura e da exposição do cabeamento, linhas de dados podem precisar de proteção específica. Isso merece atenção principalmente em cabos que percorrem áreas externas ou interligam estruturas diferentes.
Fibra óptica elimina a necessidade de aterramento?
Não. A fibra evita uma conexão elétrica metálica no trecho óptico, mas os equipamentos localizados em cada extremidade continuam precisando de alimentação e proteção elétrica adequadas.
